Vorlage Kette für Kibri Menckbagger

Antworten
#1
15.05.2006 09:54
avatar  MrFemto
#1 Vorlage Kette für Kibri Menckbagger
Mr
MrFemto

Hallo,

jetzt klappt es.

Damit schon mal eine Testvorlage zur Verfügung steht, setz ich mal die Menckbagger Kette rein.
http://mitglied.lycos.de/franky19/georg/aetzvorlagekette.dwg
Die Vorlage ist schon ein paar Jahre alt, ich hab die damals mit AutoCad gezeichnet, glaube ich.
Ist gedacht für 0,1 mm Neusilberblech und lässt sich leicht für andere Modelle anpassen.
Die Teilung ist 4mm.

bis dann

georg


 Antworten

 Beitrag melden
#2
15.05.2006 11:23
avatar  Sven Löffler
#2 RE: Vorlage Kette für Kibri Menckbagger
avatar
Sven Löffler
Admin

Hallo Georg,

vielen Dank für die Kette. Ich habe auch eine Vorlage für Ketten gemacht. Sie ist deinen sehr ähnlich - wie das wohl kommt Dann braucht man nur noch einen Feiwilligen, der sie zusammenbaut Hast du eigentlich auch schon mal eine Vorlage für ein Kettenrad gemacht ?


 Antworten

 Beitrag melden
#3
15.05.2006 11:41 (zuletzt bearbeitet: 15.05.2006 11:41)
avatar  MrFemto
#3 RE: Vorlage Kette für Kibri Menckbagger
Mr
MrFemto
Hallo Sven,

zusammenbauen ist wirklich zeitintensiv....

Ich hab auch mal ein Kettenrad konstruiert, ist ja relativ simpel im CAD.
Allerdings ist ein gefrästes Rad besser, deshalb hab ich das nie weiter verfolgt.

georg


 Antworten

 Beitrag melden
#4
15.05.2006 11:45
avatar  Sven Löffler
#4 RE: Vorlage Kette für Kibri Menckbagger
avatar
Sven Löffler
Admin

tja ... ich kann mich noch gut an Stockstadt erinnern .... Kabel1 hat mir eigentlich das ganze Wochenende versaut


 Antworten

 Beitrag melden
#5
15.05.2006 12:57
avatar  MrFemto
#5 RE: Vorlage Kette für Kibri Menckbagger
Mr
MrFemto

wenigstens erst bei Ausstrahlung...

Gibts es eigentlich einen gutes Programm, um CAD Zeichnungen ohne CAD anzuschauen und auszudrucken ?
nicht jeder hat die Möglichkeit an einem CAD Arbeitsplatz zu sitzen...

georg


 Antworten

 Beitrag melden
#6
15.05.2006 15:22
avatar  Reno_C_Ross
#6 RE: Vorlage Kette für Kibri Menckbagger
Re
Reno_C_Ross

Hallo,

versuche mal das kostenlose Programm "eDrawings Viewer" welches du auf der Seite http://www.edrawingsviewer.de runterladen kannst. Ich selber kenne das Programm nicht, da ich als Technischer Zeichner die CAD-Software habe.

Wenn dir das Programm nicht zusagen sollte gebe doch bei Google mal "dwg viewer" ein.

MFG Reno C. Ross


 Antworten

 Beitrag melden
#7
02.07.2006 01:17
avatar  JoergPenzien
#7 RE: Vorlage Kette für Kibri Menckbagger
avatar
JoergPenzien

Moin da gibts noch Isi Plot.Einfach mal Googlen

Jörg


 Antworten

 Beitrag melden
#8
30.01.2008 19:45
avatar  Lars_E
#8 RE: Vorlage Kette für Kibri Menckbagger
La
Lars_E

Hallo,

ich weiß zwar dass das Thema hier uralt ist, aber trotzdem frag ich mal nach.

Ist die Vorlage für die Ketten noch irgendwo verfügbar, bzw. hat hier noch jemand geätzte Ketten die er loswerden möchte?

Gruß Lars


 Antworten

 Beitrag melden
#9
30.01.2008 19:59
avatar  Mannheimer2005
#9 RE: Vorlage Kette für Kibri Menckbagger
avatar
Mannheimer2005
MFG: Franky

_________________________________
Ist alles nur eine Frage der Zeit
_________________________________

 Antworten

 Beitrag melden
#10
31.01.2008 15:51
avatar  Lars_E
#10 RE: Vorlage Kette für Kibri Menckbagger
La
Lars_E

Vielen Dank schonmal dafür,

ich bin mir sicher ich hab hier schonmal ein passendes Kettenrad im Forum gesehen, finds jedoch nicht mehr wieder. Hat dafür jemand die passenden Maße noch parat, dann könnte ich evtl. mal anfangen jemanden zu suchen der mir beim ätzen der Glieder behilflich ist.

Gruß Lars


 Antworten

 Beitrag melden
#11
31.01.2008 18:35
avatar  Mannheimer2005
#11 RE: Vorlage Kette für Kibri Menckbagger
avatar
Mannheimer2005

Hallo

Schau mal hier. Meinst du das Kettenrad ??

http://78514.homepagemodules.de/t523f8-Menck-LC.html

MFG: Franky

_________________________________
Ist alles nur eine Frage der Zeit
_________________________________

 Antworten

 Beitrag melden
#12
31.01.2008 19:35
avatar  Lars_E
#12 RE: Vorlage Kette für Kibri Menckbagger
La
Lars_E

Ja das wars,

komisch, hab den Beitrag gestern auch nochmal gelesen. Muss es wohl übersehen haben...
Gibt es zu dem Rad irgendwelche Maße?

Gruß Lars


 Antworten

 Beitrag melden
#13
31.01.2008 21:04
avatar  MrFemto
#13 RE: Vorlage Kette für Kibri Menckbagger
Mr
MrFemto

Hallo,

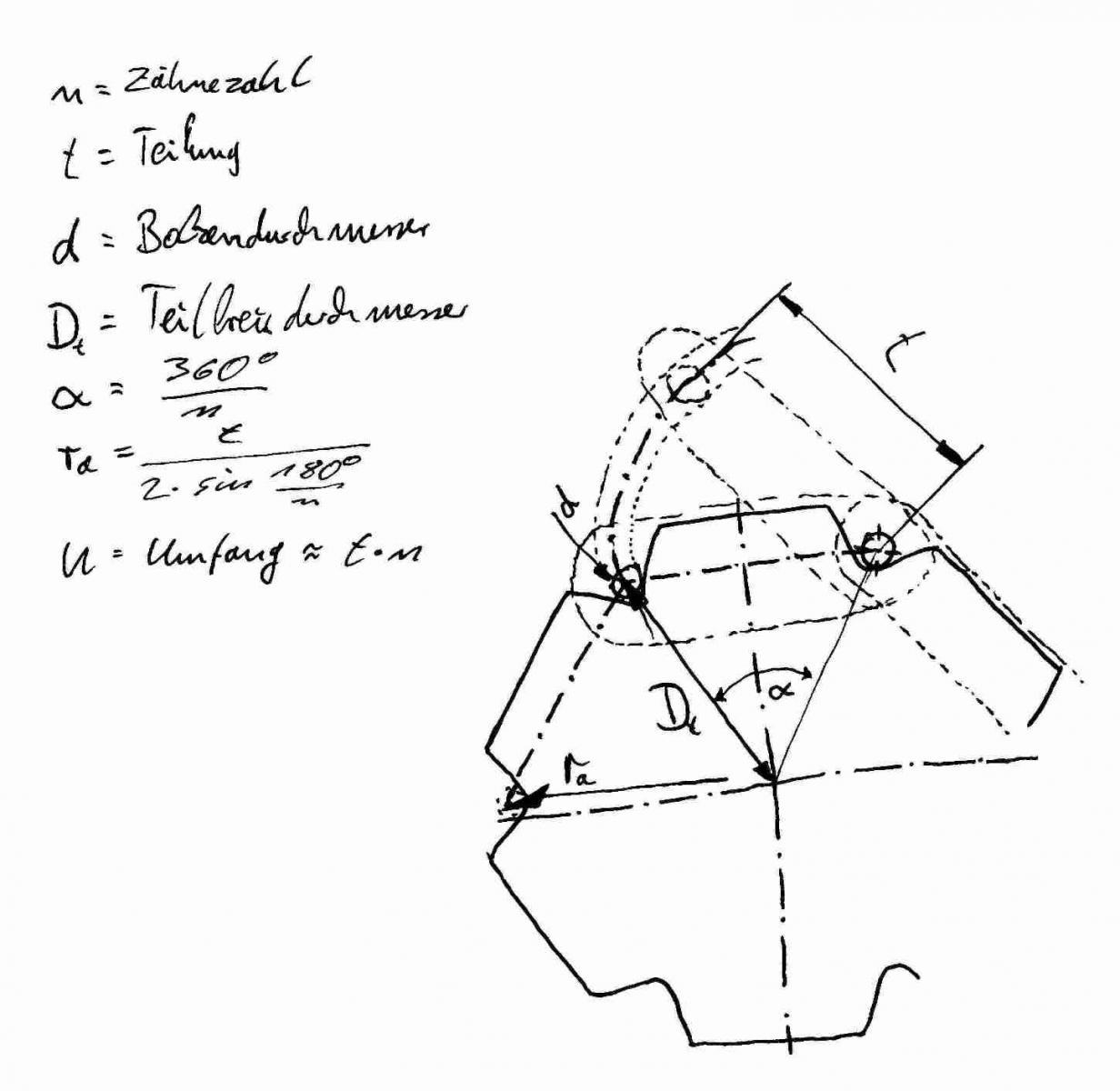

hab gerade mal was aufgepinselt, damit kann jeder das Kettenrad für
seine Bedürfnisse konstruieren...

georg

Whereas design reveals talent, implementation reveals art.
Bildanhänge

 Antworten

 Beitrag melden
